轉筒烘干機也叫轉筒干燥機，屬于干燥設備、熱處理設備。能加快物料的干燥速度，從而達到大生產量，提高生產效率。廣泛用于水泥、礦山、建材、化工、糧食、復合肥生產等行業的物料烘干，為了控制烘干機的溫度，在進出料裝置上配置熱電偶，通過溫度表可顯示烘干機進出料端的溫度變化，為更好地控制筒體內的工作溫度(一般350-380度)提供了依據。

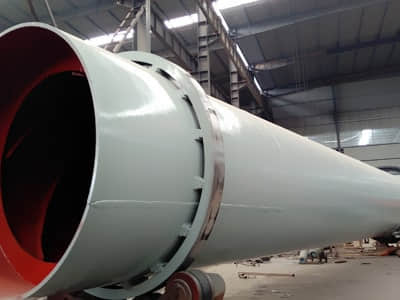

公司生產的轉筒烘干機，顏色型號均可定制

轉筒烘干機組成

轉筒烘干機主要由筒體裝置前后托輪裝置、進出料裝置、傳動裝置與齒輪罩等部件組成。(與烘干機配套的附屬設備：燃燒室、喂料出料設備、收塵設備等均不屬本機范圍)。

公司生產的轉筒烘干機采用新型揚料板裝置，具有導向、均流、揚料等多項功能，能使物料在烘干機徑向截面全面均布，料幕成為薄、均、全的狀態，完全接觸熱氣流，達到充分利用熱能的目的。

上圖為烘干機烘干常見部分產品后的對比效果圖

烘干機選用合理的運行參數，煤耗量和電耗量比一般烘干機降低10-15%以上，臺時產量提高10-15%以上，已在水泥和選礦企業得到了廣泛的應用。

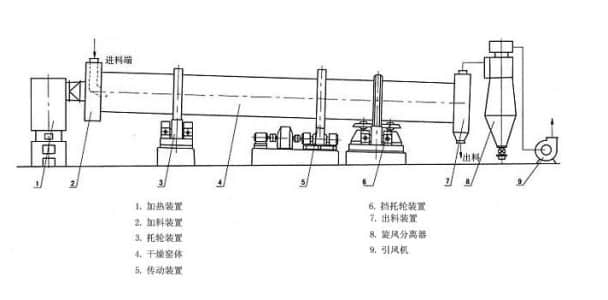

烘干機構造組成

轉筒烘干機的主要內部結構

為了增加物料均勻分布在轉筒截面上的各個部分與干燥介質良好的接觸，在筒體內裝置揚板。揚板的種類有以下幾種：

1、升舉式揚板：適用于大塊物料或易黏結在筒壁上的物料。

2、四格式揚板：適用于密度大，不脆的或不易分散的物料。該揚板將圓筒分為四個格，呈互不相通的扇狀作業室，物料與熱氣體的接觸面比升舉式揚板大，并且又能增加物料的充填率及降低物料的降落高度而減少粉塵量損失等優點。

3、十字形或架形揚板：適用于較脆及易分散的小塊物料，使其物料能均勻地分散在筒體的整個截面上。

4、套筒式揚板：為復式傳熱(或稱半直徑加熱)轉筒烘干機的揚板。

5、分格式(扇形)揚板適用于顆粒很細而易引起粉末飛揚的物料。物料一給入就堆積在格板上，當筒體回轉時，物料被翻動并不斷與熱氣體接觸，同時又因物料降落高度的降低，減少了干燥物料被氣體帶走的可能性。

以上各種形式的揚板可以分布在整個筒體內，為了使物料能夠迅速而且比較均勻地送到揚板上，亦可在給料端1~5m處安裝螺旋形導料板，以避免濕物料在筒壁上黏結堆積。同時因干燥后的物料很容易被揚起而被廢氣帶走，而在排料端1~2m處不裝任何揚板。

• 采用多組合式揚料裝置。我公司設計生產的烘干機在揚料裝置系統上作了多方面的技術革新，采用了新型多組合式揚料裝置，克服了傳統烘干機的“風洞”現象，熱效率高，煤耗降低20%左右。
• 適用多種燃燒爐使用：高溫沸騰爐，磨煤噴粉爐以及人工加煤爐。
• 傳動大小齒輪采用銷柱可換齒輪，取代了傳統的鑄鋼齒輪，節約成本投資，又大大降低了維修費用和時間。
• 采用集中控制系統，可實現大型企業微機中央監控管理。

轉筒烘干機的熱源來自燃燒裝置，本烘干機采用順流式加熱方式。因此需要烘干的物料，從進料箱、進料溜進入筒體，即被螺旋抄板推向后。由于烘干機傾斜放置，物料一方面在重力和回轉作用下流向后端，另一方面物料被抄板反復抄起，帶至上端再不斷地揚撒下來，使物料在筒內形成均勻的幕簾，充分與筒內的熱氣流進行熱交換，由于物料反復揚撒，所含的水分逐漸被烘干，從而達到烘干的目的。

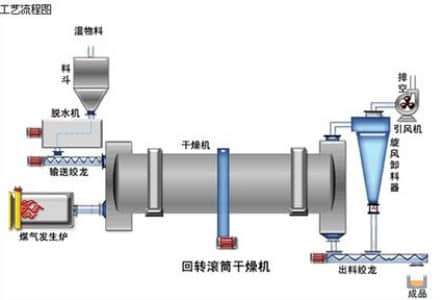

轉筒烘干機烘干工藝流程，僅做參考
