第4代第四代推桿式篦冷機的組成和特點
上節文中講的是第三代篦冷機的特點,目前國外發達國家使用的多是第四代篦式冷卻機。我國部分大型水泥企業也已經開始使用,而且隨著國產第四代篦冷機的出現,勢必會有更多的企業將陸續更換和使用先進的設備。

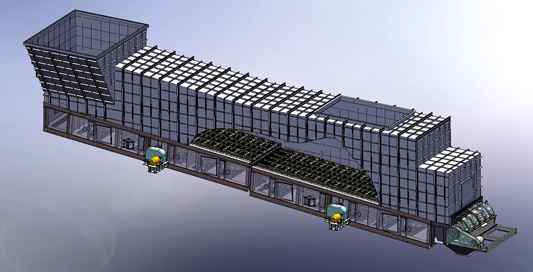

比起公司制造的與回轉窯配套的單筒冷卻機,第四代篦式冷卻機有什么特點呢?第四代篦冷機由三部分組成:熟料輸送,熟料冷卻及傳動裝置。與以往推動篦式冷卻機的大區別是:熟料輸送與熟料冷卻是兩個獨立的結構。 總體結構分上殼體和下殼體。中間是篦床。上殼體入料口端端部外側設若干個空氣炮,殼體里墻砌筑耐火磚,下殼體分若干個風室,采用風室供風。

尾部設一臺錘式破碎機,整個設備安裝完成后與水平面呈5°的斜度,便于熟料向下滑動。篦床是由若干塊篦板組成,篦板固定不動,篦板上部的推料棒往復運動推動熟料向尾部運動。推料棒運動是由篦床下部的液壓缸往復運動帶動的。每個風室由l臺風機供風,高壓風通過篦板縫隙進入篦床上的熟料層里,對熟料進行冷卻。
篦床上的篦板全部固定不動,熟料前行采用推桿推動。冷卻風采用風機送風至裝有自動調節閥的篦板,再穿透熟料層,將熟料急冷和進一步冷卻,通過高溫段的冷卻風作為二次風和三次風入窯和分解爐。篦下自動調節閥調節風量,克服篦床上料層厚度不均勻性的缺陷,料層薄的地方通風少,料層厚的地方通風多。全部篦板固定不動,篦板固定不容易變形或脫落,不易造成漏料竄風,故一般冷卻配風為≤2.1Nm2/kg熟料。第四代推桿式篦冷機大的優點是能保證入窯和分解爐的二次風和三次風可大幅提高,使燒成系統提高更高的產量***。
